Opis

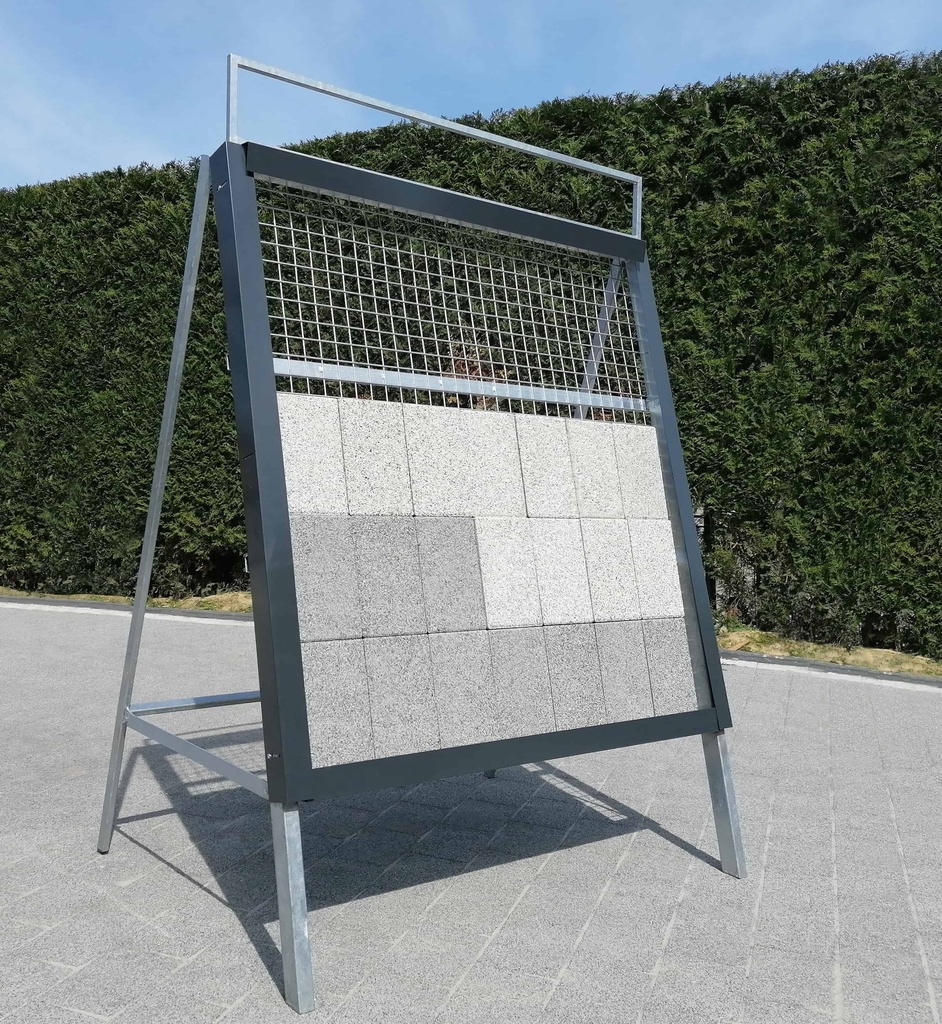

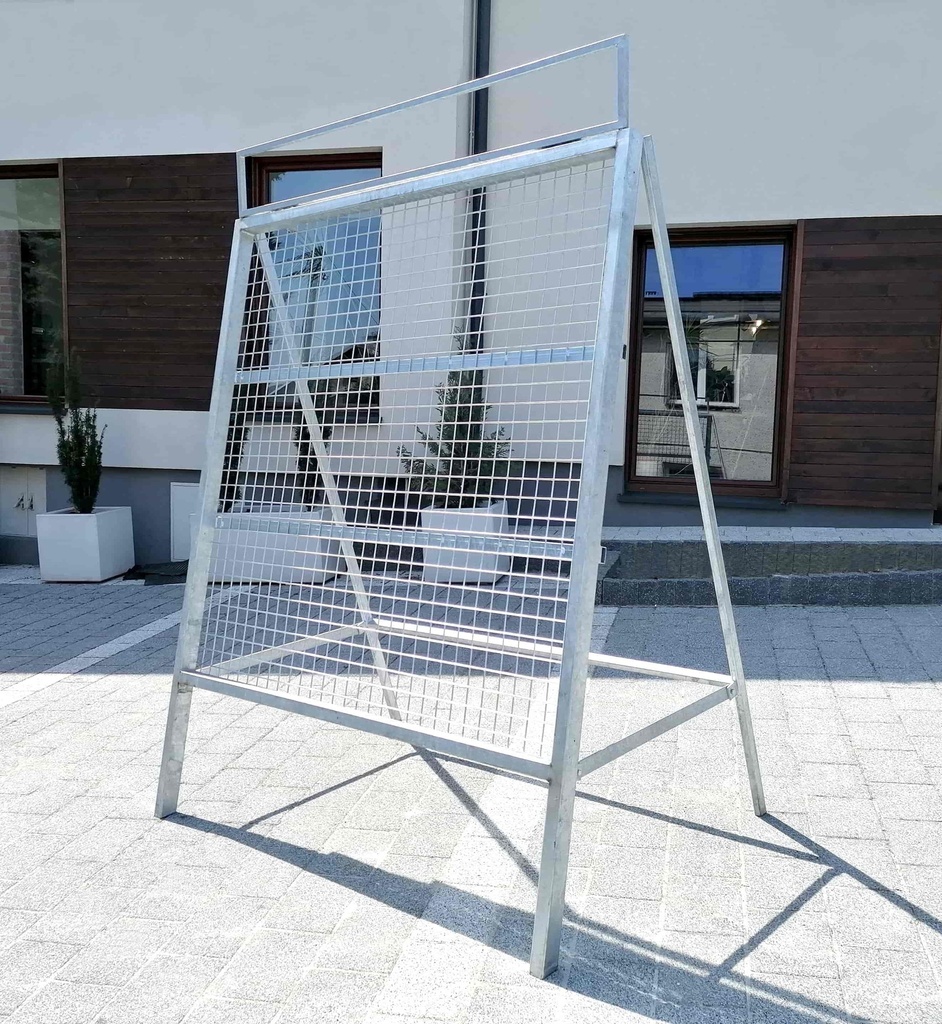

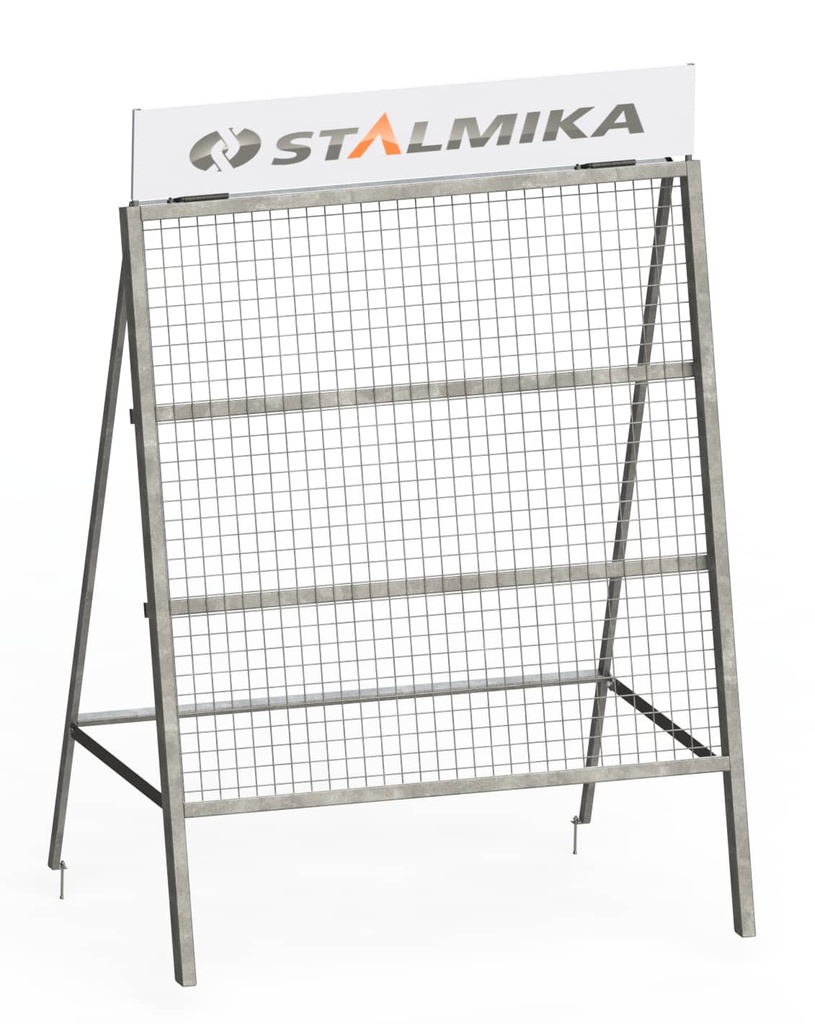

Wolnostojący ekspozytor na kostkę brukową ALIN to konstrukcja składająca się z:

• spawanych profili stalowych, do których od tyłu przymocowana jest siatka zgrzewana,


• ramy ekspozycyjnej, na której można umieścić logo producenta i opis produktu.

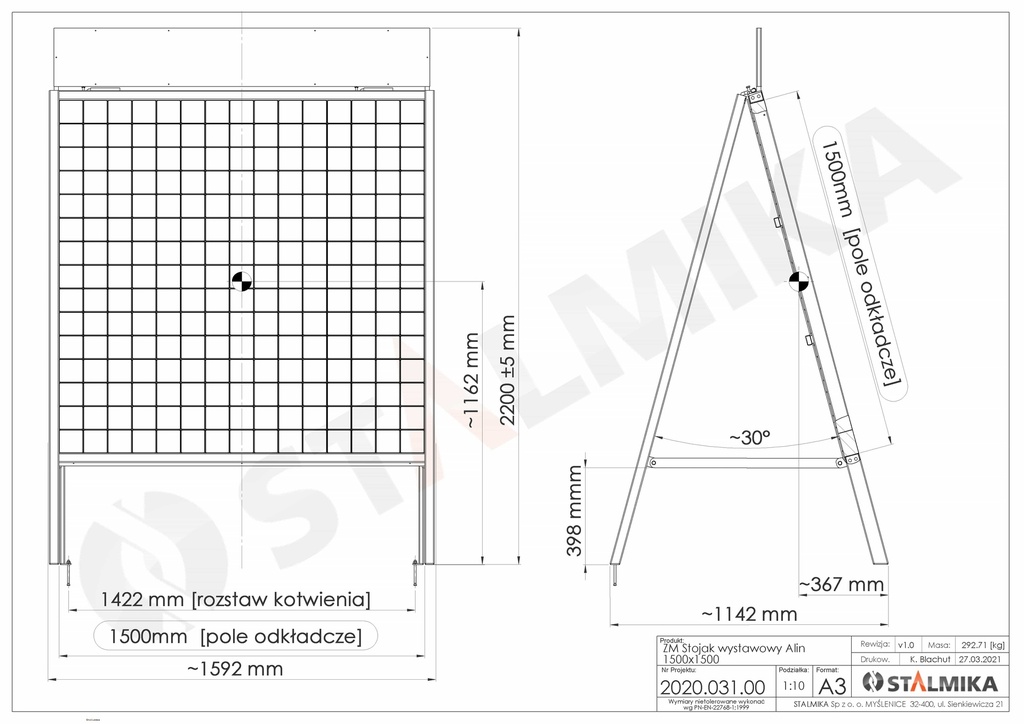

Specyfikacja techniczna

Całkowita wysokość: ~2201 mm

Całkowita szerokość: ~1592 mm

Pole ekspozycyjne: 1500x1500 mm z siatki zgrzewanej o oczku 50x50x4 mm

Nośność: 600 kg

Wysokość kostki: 60-100 mm

Powłoka antykorozyjna

Wolnostojący ekspozytor na kostkę brukową ALIN w całości wykonany jest ze stalowych elementów, które po zespawaniu poddawane są procesowi cynkowania ogniowego. Ten rodzaj powłoki antykorozyjnej sprawia, że nasze stojaki są nie tylko odporne na uszkodzenia mechaniczne, ale także wytrzymałe na rdzę nawet w miejscu zgrzania poszczególnych elementów.

Montaż ekspozytora ALIN

Montaż wolnostojącego ekspozytora ALIN do utwardzonego podłoża odbywa się przy użyciu śrub mocujących, które dostarczane są w zestawie. Zaleca się, aby w zależności od umiejscowienia ekspozytora, dokonać przykotwienia do podłoża za pomocą kotew o średnicy 8 mm. Kotwy nie są zawarte w zakresie dostawy i należy je nabyć osobno.

Analiza wytrzymałościowa

Poniżej prezentujemy rozkład naprężenia i ugięcia ekspozytora ALIN pod obciążeniem kostki burkowej.
